生物安全柜廣泛應用于微生物、生物工程等領域，為臨床、檢驗、科研提供安全、無菌、潔凈的工作環境。該設備在使用過程中難免會發生一些故障導致不能使用，因此及時修復故障及定期維護保養尤為重要。解析生物安全柜在日常使用中常見的燈管故障、電路故障和報警故障等維修案例。

2013 年的 SARS 病毒和 2020 年的新型冠狀病毒讓人們對生物安全越來越重視。生物安全柜的主要工作原理是將柜內空氣向外抽吸,使柜內保持負壓狀態，以此來保護操作者，是防止實驗室獲得性感染的主要凈化設備。它是由定向氣流(風幕)、高效濾過（HEPA）、風機壓力系統和控制面板組成的箱型負壓裝置。某醫院現有 18 臺生物安全柜設備。以上設備均使用狀況良好，尚無報廢機器。針對日常使用中常見的燈管故障、電路故障和報警故障等維修案例進行分析。

1 故障案例分析

1.1 生物安全柜燈管故障

1.1.1 故障現象

生物安全柜 UV 紫外線燈管不亮。

1.1.2 故障分析及處理

首先用萬用表蜂鳴檔測量故障燈管接線柱，如果無蜂鳴聲，燈管壞。如果有蜂鳴聲但依然不亮，再測量按鍵是不是好的，若按鍵沒有問題則需要拆機檢測。（現測量燈管是壞的）拆機以后按下 UV 燈按鍵，然后用多用表測量鎮流器是否有電壓輸入，測試如果有電壓輸入。用其他鎮流器代替現有的測試，結果更換的燈管亮，說明鎮流器損壞。更換鎮流器和燈管恢復正常。

1.1.3 經驗總結

單一的燈管問題比較容易判斷，會忽略對鎮流器的判斷。如果單一判斷燈管問題，沒對鎮流器進行檢查，更換燈管后仍然不亮再去檢查鎮流器，會耽誤維修周期，影響臨床使用。因此，醫院設備維修部門應該多配備一些燈管以及鎮流器，以備不時之需。

1.2 生物安全柜電路故障

1.2.1 故障現象

日光燈管常亮，無法關閉。

1.2.2 故障分析及處理

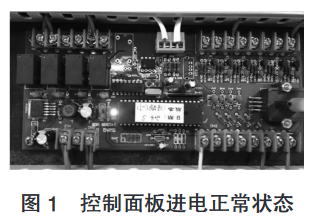

首先根據故障現象，考慮控制面板上的觸碰開關是否處于導通狀態。經檢測，按鍵正常。然后根據該設備的控制原理，當按下日光燈按鍵時，MCU（Microcontroller Unit，微控制單元）的某一輸出腳輸出低電平，相應的繼電器通電吸合，使負載處于通電狀態，正常工作。拆下生物安全柜的控制板外殼，查看控制板狀態，發現其進電正常，具體情況如圖 1 所示。

然后在通電過程中分別對各項功能進行測試。當測試日光燈時，沒有發現相應的繼電器有吸合的聲音，初步判斷日光燈的繼電器已經損壞。拆卸整個控制板，分別對繼電器進行檢測，發現控制日光燈的繼電器一直處于導通狀態，這種情況表明該繼電器已經損壞，進行更換后故障排除。具體更換繼電器位置如圖 2 所示。

1.2.3 經驗總結

維修醫療設備時要根據故障現象判斷故障原因，逐步排查可能的故障點位置，進行逐一篩查判斷。平時也要多積累學習，掌握更多設備的結構原理甚至操作使用方法等，促使對設備的維修更加順利。
